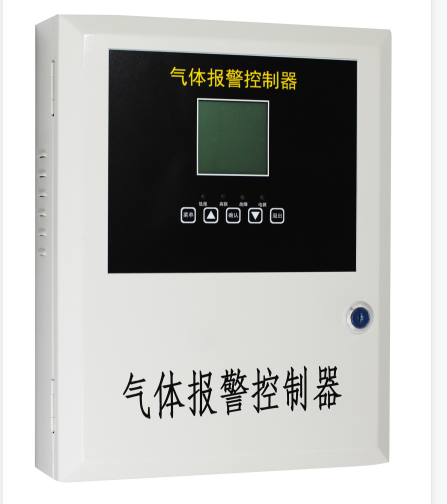

FC3000气体报警控制器
FC3000气体报警控制器技术参数：
信号输入：1～32路 4～20mA，同时RS485输入，可接255个探头
输出信号：以太网、RS485（标准MODBUS协议）、4-20mA（4路、8路可选）
显示范围：数字 0～99999
分 辨 率：1、0.1、0.01、0.001可选
显示精度：±0.1%FS
显示方式：高清液晶屏，四路同时显示或大字体单通道循环显示，超过四路
自动或手动翻屏循环显示
控制回路：标准为4路，1路公共输出，可选8路、12路、16路控制输出
报警方式：声光报警，三级报警，每一回路可单独设定高、低限报警值
输出控制：标准为4组继电器触点输出 (常开/常闭), 触点容量3A ,32VDC
或3A ,220VAC，一组公共报警输出，触点容量12A ,32VDC或7A ,240VAC，
自动检测：线路断/短路检测、探测器各种状态，功能检测等
工作温度：-40℃～+70℃
相对湿度：0～95%RH，非凝露场合使用，防水溅和短时间雨淋，可订制户外完全防潮、防雨型。
电 源：220VAC/50Hz或24VDC,2A，24VDC,5A、24VDC,10A 可选，根据探头的数量来选择
最大功耗：2.5W/路
备用电源：DC24V 5Ah（选配）
尺 寸：330 *270 *100mm（8通道），壁挂式安装
FC3000气体报警控制器技术参数产品特点：
●3.5寸高清液晶屏显示，中英文操作界面可切换（默认中文界面）
●可连接各种气体检测仪、温湿度变送器、压力变送器、风速变送器、粉尘检测仪等4-20mA信号，
●单位可选：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s
●4-20mA与RS485可同时输入；数据输出支持标准MODBUS协议
选配：8路4-20mA输出、以太网模块、上位机电脑监控软件、RS485/RS232转换器、USB-RS232连接线（没有串口的电脑需选配此项）
●模块化结构设计，标准通道为1路（最多32路）4-20mA输入信号，同时可接255路RS485输入信
号，更多通道输入信号可订做 ，控制器与控制器之间可以互相通讯。
●气体报警控制器具有数据记录功能，标准容量10万条，更大容量可订制。存储时间间隔任意设置，
记录时间、浓度值、报警信息等，可设置记录实时浓度或只记录报警信息，默认设置为只记录报警
信息。支持SD卡存储或U盘存储，支持本机查看所有记录、选择性查看记录、删除记录。
●三种显示模式可切换：每屏显示6通道浓度、大字体循环显示单通道的浓度、实时曲线，各通道之间
自动循环或手动循环可切换，可设置是否显示最大值、最小值、气体名称，可查看历史记录曲线图。
●气体报警控制器连电脑监控功能，可连接电脑通过上位机软件24小时连续监控实时浓度，在电脑上
自动存储数据、电脑报警（需配音箱），或通过上位机软件读取某个探头或全部探头里存储的记录并
进行数据分析，可显示最大值、最小值、平均值、历史曲线、实时曲线等功能，可以数据导出或打印
●气体报警控制器远程传输功能，控制器可以把现场探头的实时浓度通过有线（2000米以内）
选配：以太网传输或无线传输功能（2公里、5公里、不限距离可选），通过2芯数据线（有线传输）、
局域网、互联网或无线传输网将数据上传到监控中心、环保局、其他监控设备，然后再通过上位机软件 进行数据显示、存储、分析，或使用通讯协议自定义读取数据。
FC3000型气体探测器控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，可以与本公司研制的FC3000型等MODBUS485总线信号输出的可燃/有毒可燃气体探测器相配接，最大可一台主机带256台探测器，组成功能强大的气体报警控制系统。
控制器严格遵循国家标准GB16808-2008《可燃气体报警控制器技术要求及实验方法》严格设计而成，具有高稳定性，低功耗，抗干扰性强等特点；该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃气体的各个行业，是保证财产和人身安全的理想控制器。
控制器主要功能

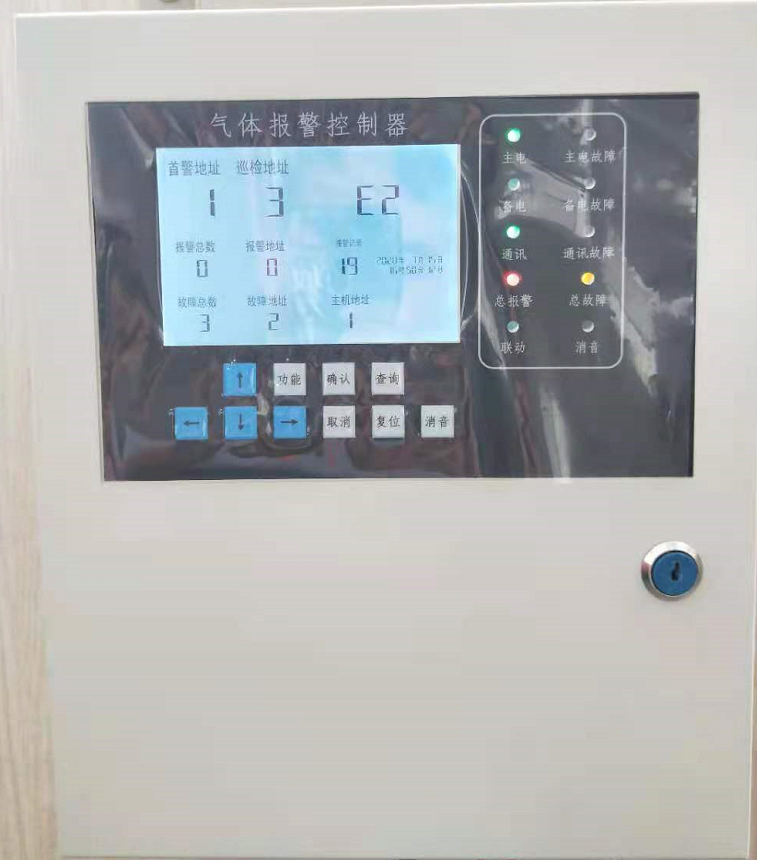

l 液晶屏幕显示
l 界面清晰友好，操作简便
l 直观、准确的显示可燃、有毒气浓度及故障
l 可手动设置浓度比例、高低报数值和清零等功能
l 具有设备故障、报警、声光指示等功能
l 最多可以连接256多个探测器
l 可手动控制哪一通道显示、锁定通道、消音等功能
l 大气压力：86kpa—106kpa
l 接收MODBUS485总线信号功能
l 显示方式 液晶显示
l 报警方式 声光报警
l 低限报警 25%LEL
l 高限报警 50%LEL
l 响应时间 ＜30s
l 报警音量 ＞65dB
l 电源 AC220V±15% 50HZ
l 功耗 12W
l 使用环境 温度：—10℃10℃~50℃50℃
l 湿度： ≤93%RH
l 输入接口 二线、四线线制
l 示值误差 ≤±3%FS
l 外形尺寸 350×250×100mm
l 安装方式 壁挂式
