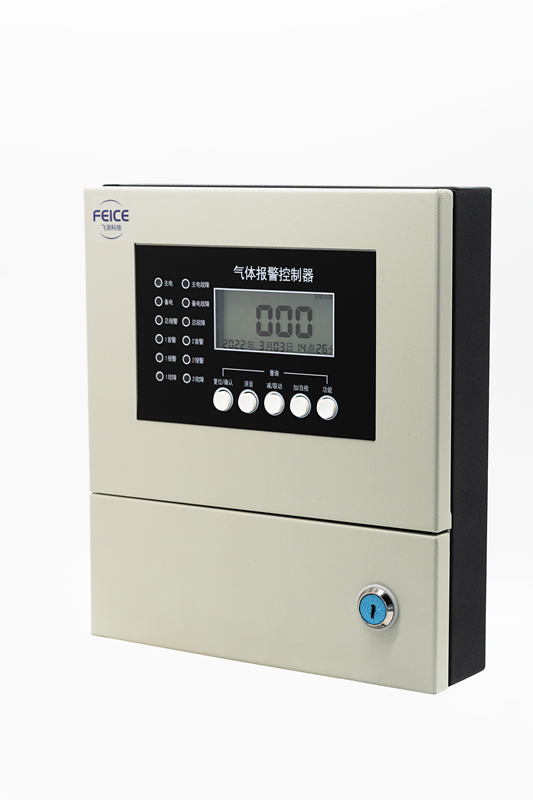

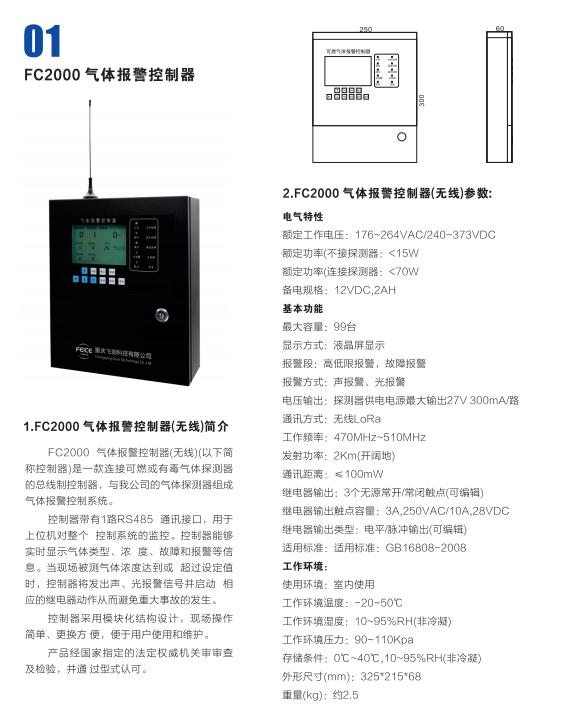

FC2000 气体报警控制器
FC2000气体报警控制器技术参数：
1.产品概述
FC2000可燃/有毒气体报警控制器，是我公司开发的功能实用、操作方便的气体报警控制器。可与我公司的可燃/有毒气体探测器共同组成工业用气体报警系统。控制器可通过双绞线（485信号）上联至监控中心计算机，并可通过本公司自主研发的监控软件对现场的浓度进行异地的查询（计算机需联网），从而构成了远程监控、本地监控、现场监控的多级监控网络，大大提高了监控的及时性、准确性。
该产品采用壁挂式的安装，可根据需要进行通道数2通道分线或4通道二总线（可选）的设定，每一通道对应一个探测器。通过与探测器的配合使用，控制器中心处理器对探测器上传的数据进行的各种数据的处理，最终完成数据的显示，输出的控制以及数据的记录等功能。
本产品的设计、制造及检验均遵循以下国家标准：
GB16808-2008《可燃气体报警控制器》
GB12358-2006《作业场所环境气体检测报警仪通用技术要求》
GB15322.1-2003 《测量范围为0～100％LEL的点型可燃气体探测器》
2. 技术指标
安装方式： 壁挂式安装
工作电压： 主电：220VAC,(50~60)Hz
备电：锂电池组（可选）
最大工作电流：3A
工作温度： 0℃~+40℃
工作湿度： (10~95)%RH
探测器输入：4-20mA分线或者485总线（可选）
报警方式： 声音报警：分故障报警，浓度报警两种不同的声音;
光报警：通过LED发光二极管显示出电源故障、气体浓度、探测器故障报警
输出信号： 两组继电器输出，其中一组为常开常闭，另一组脉冲常开常闭，每组容量：5A/220VAC
记录功能： 可保存999条报警记录，内容有路数、时间、高低报信息。
功 耗： 每通道≤5W
3.产品介绍

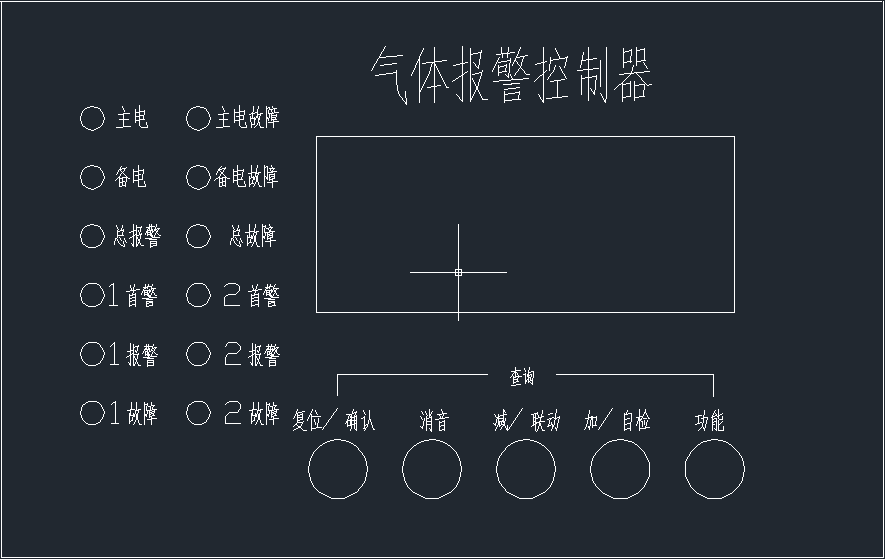

可燃/有毒气体报警控制器面板如图3-1所示：
图3-1

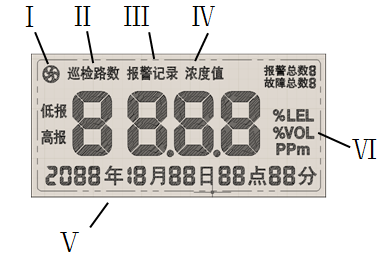

液晶显示内容介绍（图3-2）：
图3-2
液晶显示说明：Ⅰ、外接设备启动指示 Ⅱ、巡检路数指示 Ⅲ、报警记录 Ⅳ、检测浓度 Ⅴ、时间显示区 Ⅵ、单位
3-1产品的使用
线缆、主电以及外接设备接好，确认无误后接通电源，打开电源开关，显示面板将显示内容全显之后，控制器进入90s的预热。预热状态结束后，控制器便进入正常的监控状态。
正常监控状态下液晶屏通过巡检方式显示对应通道的检测浓度。面板状态指示灯中，主、备电指示灯亮，其余均不亮，则探测器之间通信正常。
产品标准配置不含备电，若客户未选配备电，仅由主电供电时，控制器正常监控状态下备电指示灯不亮。
任意一路浓度报警时，面板左侧总报警指示灯（红）亮，对应路数的报警指示灯（红）、首警指示灯（红）亮。同时，液晶显示该路的气体浓度值；喇叭发出报警声，继电器动作，此时按消音键可消除声音，但控制器仍处于报警状态,继电器仍动作。
注：控制器首次上电后，控制器可能会发出报警，这是由于刚上电时，传感器未完全预热或外界干扰所致属正常现象，此时仅需“复位”即可。（“复位”操作，见第6页）
任意故障报警来临时，面板左侧总故障指示灯（黄）均会亮，并通过具体的故障指示灯显示出故障的种类（电源或探测器的故障类型见14页）。
注：其中当主、备电任意一个报故障时，充电故障指示灯均会亮起，喇叭发出故障报警声。（按消音键解除即可）
3-2功能设置与操作级别
3-2-1一级操作
◆.报警声的消除：当报警信号发生时，控制器会发出相应的声光报警，此时按下“消音”键即可将报警声音消除，但此时控制器仍处于报警状态。
◆.报警记录查询：同时按下“确认”、“功能”键可查询报警记录，按“加”、“减”查看报警记录时间与状态，结果会在液晶下方显示，巡检路数代表报警路数，可按确认件退出当前查询状态。
3-2-2二级操作
同时按下“功能”和“加/自检”键，“所有指示”灯亮起时说明已经进入二级操作状态。
进入二级操作状态后，执行完毕任意一项功能操作后，控制器均会退回正常监控状态，“所有指示”灯熄灭，下次进行操作时需重新进入。
当进入二级操作状态后，若对控制器无任何操作，控制器将在1秒后自动退回正常状态。
◆.控制器的复位：在二级操作状态下，按下“复位”键，控制器将复位回到起始状态，即报警消除，联动设备复位。
◆.控制器的自检：自检主要是对控制器本身显示功能的测试。在二级操作状态下，按下“自检”键，显示面板会将内容全部显示出来，同时蜂鸣器发声。
◆.继电器功能测试:“联动”按键主要是对继电器的功能测试，也可作为手动控制外接设备的启动、关闭键。在二级操作状态下，按下“联动”键，输出继电器动作。再次进入二级操作状态，按下“联动”键继电器即会释放。
3-2-3三级操作
此操作非厂家及设备维护人员禁止操作。
同时按下“消音”、“减、联动”、“加/自检”，当“所有指示”灯亮起时说明已经进入三级操作状态。
进入三级状态后，可对控制器的参数进行相应的设置，设定完毕按“确认”键退出，“所有指示”灯即熄灭。
进入三级级操作状态后，若对控制器无任何操作，控制器将在10秒后自动退回正常状态。
◆ .报警点的设定: 在三级操作状态下，按下“功能”键，当巡检路数显示“1”，“低报”一项闪动时
调整“加”、“ 减”键对第一路的低报报警点进行设定，再次按“功能”键设定第一路的高报报警值。
2路报警点的设定与1路类似，再次按下“功能”键，“巡检路数”显示“2”后，其余操作与1路相同。
设定完毕后按下“确认”键，数据便保存并返回正常监控状态。
◆ .时间的设定：在三级操作状态下，依次按下“功能”键，当液晶下方时间区的“年”闪动时，通过调整“加”、“减”键来设定相应的时间参数，依次按下“功能”键设定“月”、“日”、“时”、“分”，方法同上。设定完毕后按下“确认”键，数据便保存并返回正常监控状态。
4. 产品尺寸及安装接线图
控制器适用于室内安全区域的无爆炸性气体的环境下的壁挂式安装。
4-1控制器尺寸(如图4-1、4-2)
◆.选择合理的安装高度，方便操作即可，不可太低，避免对人身的意外伤害，要求墙面要牢固、平整；
